ハイブリッドビジョンシステム
ルールベースのビジョンの性能を極限まで引き上げた、製品の計測、外観、アライメントの検査ソリューション
Ruleベースのビジョン性能を最大限に引き出した、
トゥイムのハイブリッドビジョンシステムは、
製品の計測検査、外観検査、Alignmentに最適化を保証します。
更に工程環境に応じた光学設計で、お客様に特化したシステム効率をご提案いたします。

すでに数多くの事業領域やプロジェクトでその性能を検証、そして認められた
トゥイムのハイブリッドビジョンシステムを是非導入してみませんか。

合理的かつ正確なマシンビジョン 自動光学検査システム(AOI)

概要

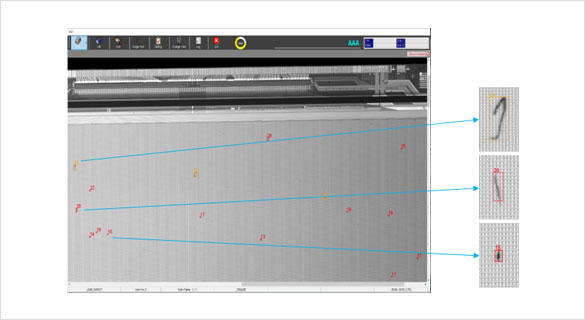

ディスプレイOLEDフィルムのパーティクル、スクラッチ、気泡検査/PCB外観検査のための検査システムです。
より詳しい情報やコンサルティングをご入用の方は是非お問い合わせください。
㈱トゥイム
戦略営業マーケティング部門
特徴
  • SMT、半導体、LED、PCB、自動車電装など、様々な分野に適用
  • インライン/オフライン方式の両方に対応可能
  • 5㎛以上の高解像度検査
  • 5000mm領域Line-Scan検査
  • 高速画像処理CUDA、SIMDを適用
  • 便利なセットアップ構成。
検査の流れ

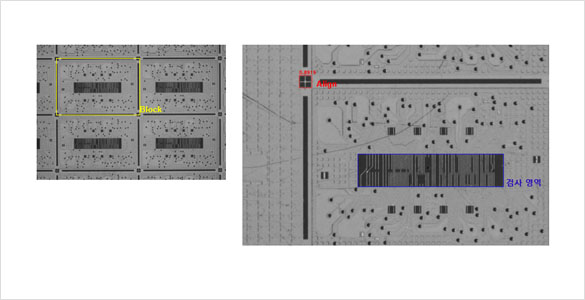

1.各ブロックでアライン検査後、検査領域を抽出

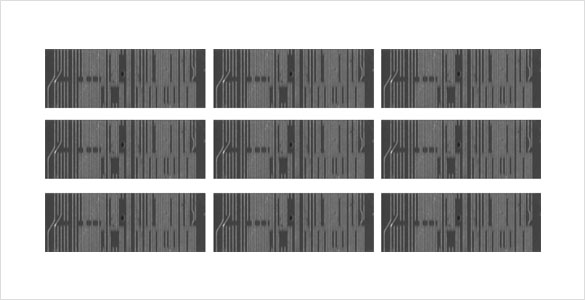

2.検査領域別のパターンを比較

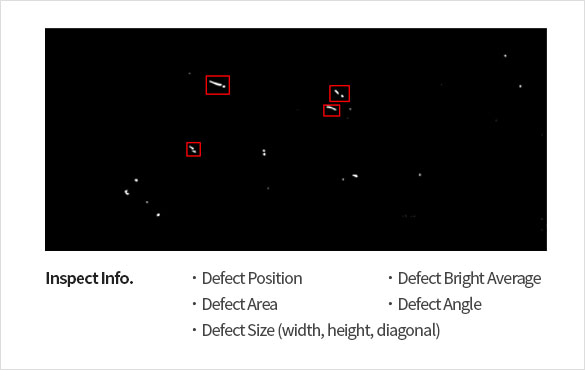

3.条件に合ったサイズの不良を検出

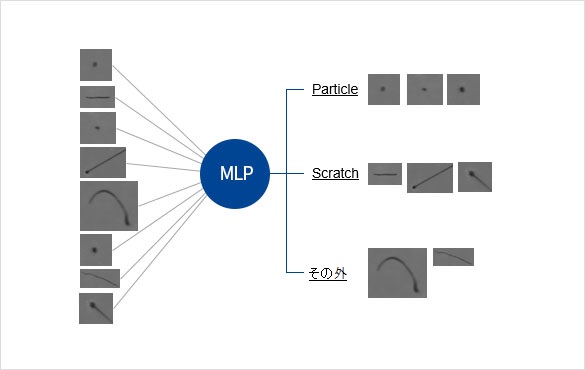

4.不良の分類と判定。
導入効果
  • 設備利用可能率の増加:作業者による対応を自動化できるように改善
  • 欠陥発生時追跡機能:投入段階での検査による以前の工程での改善・追跡が可能
  • 不良率の減少:製品の生産工程別検査システムの導入によって、不良品を事前に検出可能
構築事例
  • S社:国内、中国(天津、東莞)、ベトナム、インド法人:付着設備群の付着加減計測検査機
  • C社:パネル前面AOI検査機:異物、気泡、キズ、クラックなど
  • B社:パネル前面AOI検査機:異物、気泡、キズ、クラックなど
  • Droplet検査:過剰塗布、塗布不足、異物など
  • 打痕検査:PCB通電ボール2.5D検査
応用分野
  • Display OLED、PCB…他
